冷作模具钢的失效形式有哪些?
发布时间:2021-05-20 作者:模具钢厂家 来源:深圳恒隆胜  阅读: 4863

  众所周知,模具钢在执役时,在其不同部位,接受着不同的效果力。一个副模具在执役进程中,可能一起或先后出现多种损害方式。大多数模具钢出现损害后不会当即丧失执役才能,仅在其中之一种损害开展到足以妨碍模具钢的正常作业或是生产出废品时,此模具钢才停止执役。因而,所谓失效方式,就是使模具丧失执役才能的某些损害方式。


  冷、热模具钢在执役中失效的基本方式有五种:塑性变形、磨损、疲惫、冷热疲惫、断裂及开裂。东莞弘超研讨标明,模具在作业进程中有可能一起出现多种损坏方式,各种损害之间又相互渗透、相互促进、各自开展,而当某种损坏的开展导致模具失掉正常功能,则模具失效。其中除冷热疲惫首要出现在热作模具外,其他四种失效方式,在冷作或热作模具上,均可能出现。

  失效剖析的意图:

  失效剖析是指剖析失效原因,研讨和采取补救措施和预防措施的技能与办理活动,再反馈于生产,因而是质量办理的一个重要环节(下图为压铸模具热龟裂的体现图)。

  失效剖析的意图是寻觅资料及其构件失效的原因,从而避免和防止相似事故的产生,并提出预防或推延失效的措施。失效剖析作业在资料的正确挑选和运用,新资料、新工艺、新技能的开展,产品设、制造技能的改善,资料及零件质量检查、验收规范的拟定、改善设备的操作与保护,促进设备监控技能的开展等方面均起重要效果。

  金属资料失效剖析触及的学科和技能种类极为广泛。学科包含金属资料、金属学、冶金学、金属工艺学、金属焊接、资料力学、断裂力学、金属物理、冲突学、金属的腐蚀与保护等。试验剖析技能包含金相、化学成分、力学性能、电子显微断口、X射线相结构等。

  失效方式一:塑性变形

  当模具接受的负荷超越模具钢材的屈从强度时,模具会产生塑性变形。东莞市弘超模具科技有限公司根据实践总结,图例解读模具的塑性变形概念和原理。

  例如:凹模在执役中出现的型腔、型孔胀大,棱角倒塌以及冲头在执役中出现冲头镦粗、纵向曲折等,尤其是热模具,模具的作业面与高温的坯料触摸,使型腔外表温度往往超越热作模具钢的回火温度,型槽内壁因为软化而被压塌或压堆,使型槽尺度变样,失掉其尺度和形状的精度而失效。

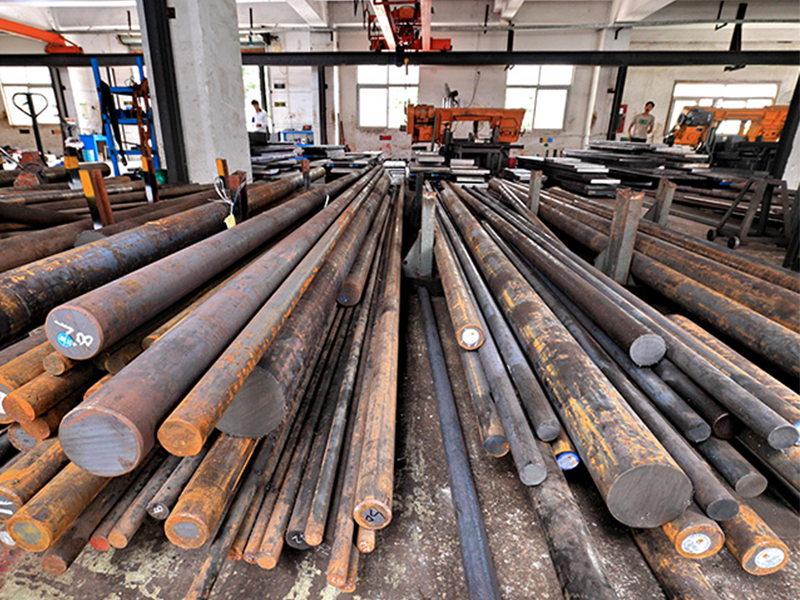

模具钢材

  还有冷挤压冲头所遭到的负荷有时可能超越250kg/mm2,如果模具钢材的抗压屈从极限不足,冲头很快会镦粗;细长冲头在遭到偏心负荷时会因趋屈从强度不足而产生曲折变形;低淬透性的钢种作冷镦模时,模具在淬火加热后,对内  孔进行喷水冷却产生一个硬化层。模具在运用时如果冷镦力过大,硬化层下面基底的抗压屈从强度不高时,模具孔腔便被压塌。

  热锻模在执役中首要因为温度升高,很简单在外力效果下产生变形走样,压入法成型简单产生型槽边角处内陷,镦粗法成型易将型槽边角处压堆,型槽内冲孔凸台与毛边槽桥部均归于压塌或内陷。

  模具钢的屈从强度,一般随碳含量及某些合金元素的增多而升高。在硬度相同的条件下,不同化学成分的模具钢具有不同的抗压强度。例如:当模具钢的硬度为63HRC时,下列四种模具钢的抗压屈从强度由高到低的次序为:W18Cr4V→Cr12→Cr16WV→5CrNiW。

  模具的塑性变形是模具金属资料的屈从进程。是否产生塑性变形,起主导效果的是机械负荷以及模具钢的屈从强度。在高温下作业的模具,是否产生塑性变形,首要取决于模具的作业温度和模具钢的高温强度。

  模具失效方式二:磨损

  模具在执役进程中,因金属变形活动,在模具外表产生剧烈的冲突,引起模具外表物质的损耗,使模具的几许形状及粗糙度产生变化,形成被加工零件的形状、尺度和外表质量不符合要求时,模具即失效。如果在冲突进程中,模具作业外表黏附了一些坯料金属,因而使模具的几许形状产生变化而不能继续执役,也视为磨损失效。因而磨损失效体现为:刃口钝化、棱角变圆、平面下陷、外表沟痕钝化、剥落黏模等。别的,热冲孔头在执役中,因为润滑剂焚烧后转化为高压气体,对冲头外表进行剧烈冲刷,形成一种很特别的物质损耗方式,称为气蚀。

  模具产生磨损失效的底子原因是冲突,落料冲孔时,模具由磨损而使刃口变钝,冲压出的零件毛刺增大,最后停止作业。冷冲时,如果冲压负荷不大,磨损类型首要是氧化磨损,也可能有某种程度的咬合磨损。当刃口部分逐步变钝或冲压负荷较大时,咬合磨损的情况变得严重而使磨损加速。

  模具钢的耐磨性,不只取决于它的硬度,还取决于它的碳化物的性质、大小、分布和数量。在模具钢中,现在以高速钢和高碳高铬钢的耐磨性最高。但在钢中存在有严重的碳化物偏析或大颗粒的碳化物的情况下,这些碳化物易剥落而引起磨粒磨损,更使磨损加速。

  轻载冷作模具(薄板冲载、拉延、曲折等)的冲击载荷不大,首要是静磨损。在静磨损条件下,模具钢的含碳量愈多,其耐磨性愈高。在冲击磨损条件下(如冷镦、冷挤、热锻等),模具钢中过多的碳化物无助于提高其耐磨性,反而因冲击磨粒磨损会下降其耐磨性。

  研讨标明,在冲击磨粒磨损条件下,模具钢的含碳量以6%为上限,高于此值磨损进程急剧加速。冷镦模在冲击载荷条件下作业,如模具钢中碳化物过多,简单因冲击磨损而出现外表剥落。这些剥落的硬粒子,将成为磨粒,加速了磨损速度。热作模具的型腔外表,因为高温软化而使耐磨性下降。此外,氧化铁皮也起到磨料的效果,一起,还有高温氧化腐蚀的效果。因而,热作模具的磨损进程极为复杂,磨损速度比冷作模具快得多。

  模具失效方式三:疲惫

  模具为什么会疲惫?如何推延模具的疲惫。疲惫失效的特征,是在模具的某些部位,经过必定的执役期,萌发了细微的裂纹,并逐步向纵深扩展,裂纹扩展到必定的尺度后,严重削弱模具的承载才能而引起断裂。疲惫裂纹萌发于应力较大的部位,特别是有应力会集的部位(尺度过渡、缺口、刀痕、磨削裂纹等)。疲惫断裂时,断口可分为两部分:一部分是疲惫裂纹开展形成的疲惫处破裂断面,出现贝壳状,疲惫源坐落贝壳极点;另一部分为突然断裂,出现不平整的粗糙断面。

  使模具产生疲惫损害的底子原因是循环载荷。凡促使外表拉应力增大的因素,均加速疲惫裂纹的萌发。

  冷作模具在高硬度状态下执役,此时,模具钢具有很高的屈从强度和很低的断裂韧性。高的屈从强度有利于推延疲惫裂纹的萌发,但低的断裂韧性使疲惫裂纹的扩展速率加速和临界长度减小,使疲惫裂纹的扩展循环数大大缩短。因而冷作模具,其疲惫寿数首要取决于疲惫裂纹萌发时刻。

  热作模具一般在中等或较低的硬度状态下执役,模具的断裂韧性比冷作模具高得多。因而,在热作模具中,疲惫裂纹的扩展速度低于冷作模具,临界长度也大于冷作模具。热作模具疲惫裂纹的亚临界扩展周期较冷作模具长得多。

  但是,热作模具外表受急冷急热,简单萌发冷热疲惫裂纹。热作模具的疲惫裂纹萌发时刻,比冷作模具短得多。因而,许多热作模具,其疲惫断裂寿数首要取决于疲惫裂纹的扩展时刻。热锻模在手锤击时,可能受力过载,但更为多见的也是疲惫破坏。东莞市弘超模具科技有限公司实践使用证明,日本大同高寿数热作模具钢DH31-S以及瑞典Uddeholm热作模具钢DIEVAR具有优异的抗热疲惫性能。
